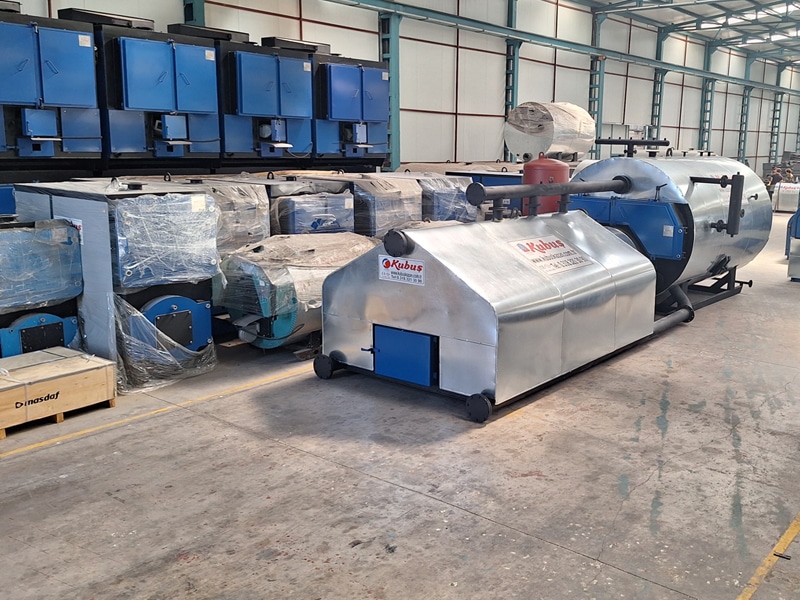

ÖN OCAKLI KATI YAKITLI BUHAR KAZANI
ÜRÜNLER

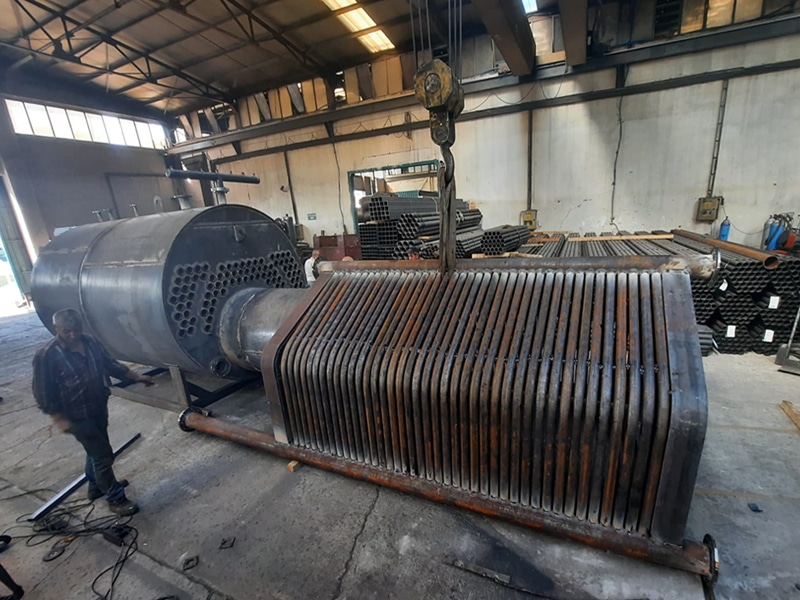

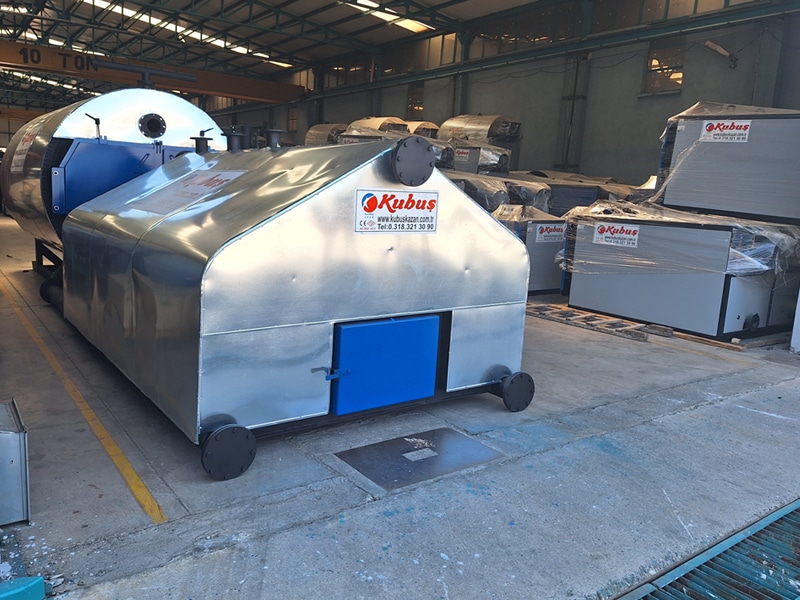

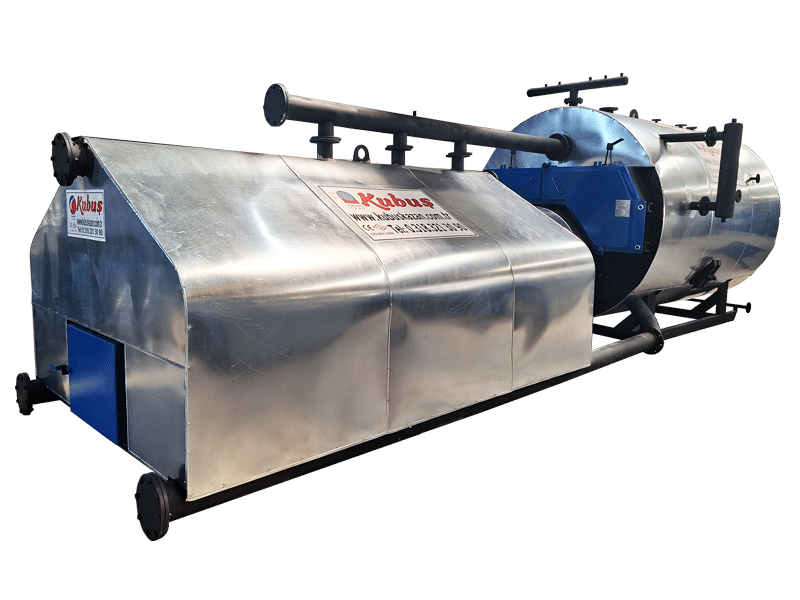

3 GEÇİŞLİ SKOÇ TİP TAM SİL. ÖN OCAKLI KATI YAKITLI BUHAR KAZANI
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
• Özel tasarımı sayesinde minimum yer kaplar.
• İçerisinde bulunan özel dizayn edilmiş helezon yaylar ile baca gazı içerisindeki kurumları tutarak maksimum temizlik sağlar.
• Bakım ve temizliği kolaydır.
• Özel tasarımı ile montajı kolaydır.
• Baca gazına karşı basıncı yok denecek kadar azdır ve rahat çalışır.
• Kurum bekletme haznesi büyüklüğü sayesinde geç boşaltma olanağı sağlar.
• Düşük maliyete sahiptir.
• Aşınmaya dayanıklıdır, uzun ömürlüdür.
• Maksimum verimlilik sağlar.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Kapasite(m2) | H1(mm) | H(mm) | BxB(mm) | Baca Kanalı(mm) | Aspiratör Kanalı(mm) |
---|---|---|---|---|---|---|
MS-1 | 50 M2 KATI YAKIT | 700 | 2500 | 800x800 | 400x400 | 300x300 |
MS-2 | 75 M2 KATI YAKIT | 700 | 2600 | 900X900 | 450X450 | 400X400 |
MS-3 | 100 M2 KATI YAKIT | 700 | 2700 | 1000X1000 | 500X500 | 450X450 |
MS-4 | 125 M2 KATI YAKIT | 700 | 2800 | 1100X1100 | 600X600 | 500X500 |
MS-5 | 150 M2 KATI YAKIT | 700 | 2900 | 1100X1100 | 600X600 | 500X500 |
MS-6 | 200 M2 KATI YAKIT | 700 | 3200 | 1300X1300 | 700X700 | 600X600 |
Duman borulu yoğuşmalı ekonomizer;
• Alev-duman borulu olup paslanmaz sacdan imal edilmektedir.
• Kazan baca çıkışına montajlanan ekonomizer doğaya atılacak olan ısıyı kazan ısıtma suyuna vererek kazan verimini % 10 oranına kadar artırır.
• Kazan baca bağlantısı ve ekonomizere tesisat bağlantısı oldukça basittir.
• Ekonomizerde meydana gelebilecek yoğuşma sularında oluşan korozyona karşı oldukça dayanıklı ve uzun ömürlüdür.
• Yoğuşma suyunu rahatlıkta tahliye edecek şekilde tasarlanmıştır.
• Ekonomizerlerimiz gaz yakıt yakan sıcak ve buhar kazanlarında rahatlıkla kullanılabilir, ayrıca buhar kazanlarında dönüş suyuna ekonomizer sayesinde ön ısıtma yapıldığından
kazan güvenliğini artırmaktadır.
• Mevcut kazanın yetersiz kalması durumunda, ek kapasite ihtiyacınız fazla değil ise ek kazan yatırımından ekonomizer kullanımı sayesinde yatırım tutarınız minimize edilebilir.
• Doğaya atılan sıcak baca gazlarınız atmosferi ısıtamaz ama sizin kazan suyunuzu ısıtarak hem yaşam alanınızı hem de cebinizi ısıtır.
Su borulu yoğuşmalı ekonomizer;
• İmalatlarımız yüksek enerji tasarrufu sağlamak için detaylı bir şekilde hazırlanmıştır.
• Ürünlerimizde kullandığımız borular ithal 316 kalite olup, paslanmaz çeliktir.
• İthal borularımızın üzerine 316 kalite paslanmaz çelik sarım sayesinde yüksek performans, maksimum verim ve uzun yıllar dayanıklılık sağlamaktadır.
• Gövdenin 316 paslanmaz sacı sayesinde yoğuşma suyuna mükemmel dayanım.
• Üzerine izole edilen taş yünü sayesinde minimum ısı kaybı.
• Kolay monte edilebilir.
• Montaj elemanları elekrostatik toz fırınlı boya ile kolay montaj ve güzel görünümlüdür.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
SU BORULU EKONOMİZER
Kod | Kapasaite(Kcal/h) | Isıtma Yüzeyi(m2) | Duman Gazı(Giriş) | Duman Gazı(Çıkış) | Kazan Suyu(Giriş) | Kazan Suyu(Çıkış) | A | B | Baca(Q1) | Baca(Q2) | H |
---|---|---|---|---|---|---|---|---|---|---|---|
EKO 50 | 50 | 9 | 190 | 160 | 40 | 45 | 900 | 450 | 180 | 180 | 1500 |
EKO 100 | 100 | 18 | 190 | 160 | 40 | 45 | 1000 | 450 | 180 | 180 | 1700 |
EKO 150 | 150 | 25 | 190 | 160 | 40 | 45 | 1000 | 450 | 180 | 180 | 1700 |
EKO 200 | 200 | 34 | 190 | 160 | 40 | 45 | 1130 | 730 | 250 | 250 | 2100 |
EKO 250 | 250 | 42 | 190 | 160 | 40 | 45 | 1130 | 730 | 250 | 250 | 2100 |
EKO 300 | 300 | 51 | 190 | 160 | 40 | 45 | 1300 | 730 | 300 | 300 | 2200 |
EKO 350 | 350 | 59 | 190 | 160 | 40 | 45 | 1300 | 730 | 300 | 300 | 2200 |
EKO 400 | 400 | 68 | 190 | 160 | 40 | 45 | 1400 | 900 | 350 | 350 | 2400 |
EKO 500 | 500 | 85 | 190 | 160 | 40 | 45 | 1400 | 950 | 400 | 400 | 2500 |
EKO 600 | 600 | 101 | 190 | 160 | 40 | 45 | 1450 | 1000 | 450 | 450 | 2500 |
EKO 700 | 700 | 117 | 190 | 160 | 40 | 45 | 1780 | 1100 | 450 | 450 | 2500 |
EKO 800 | 800 | 135 | 190 | 160 | 40 | 45 | 1800 | 1100 | 450 | 450 | 2500 |
DUMAN BORULU EKONOMİZER
Kod | Kcal/h | B | B1 | H | D | Baca Çıkış | Ağırlık(kg) |
---|---|---|---|---|---|---|---|
EKO-02 | 60-100 | 850 | 550 | 1300 | 450 | 300 | 100 |
EKO-03 | 150-200 | 850 | 850 | 1400 | 450 | 300 | 150 |
EKO-05 | 250-450 | 900 | 600 | 1500 | 500 | 350 | 250 |
EKO-07 | 500-860 | 950 | 650 | 1800 | 650 | 450 | 400 |
EKO-10 | 900-1.250 | 1050 | 750 | 1900 | 750 | 450 | 580 |
EKO-15 | 1.250-1.750 | 1100 | 850 | 1950 | 800 | 450 | 695 |

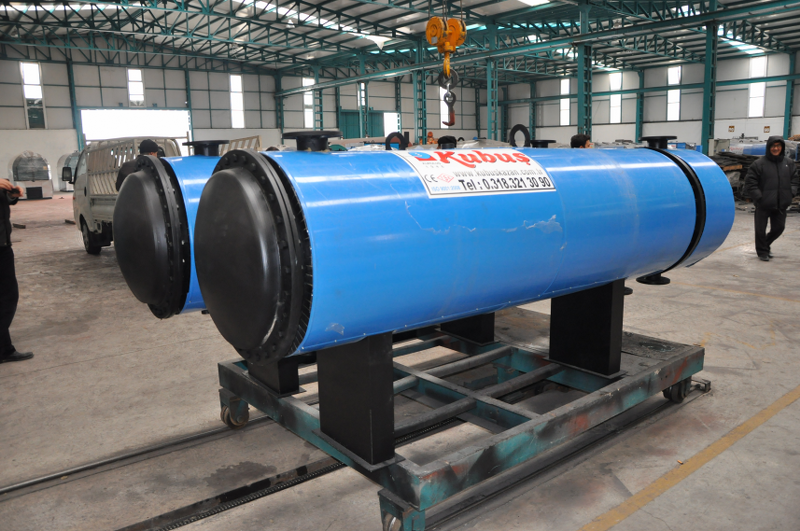

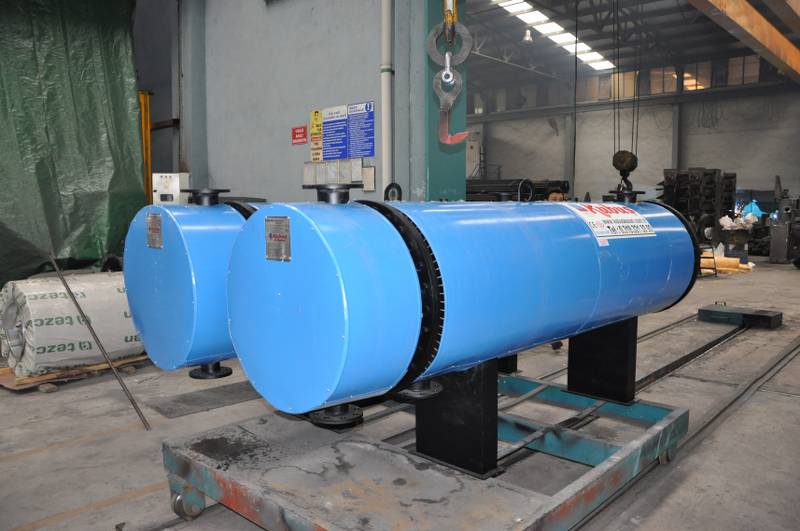

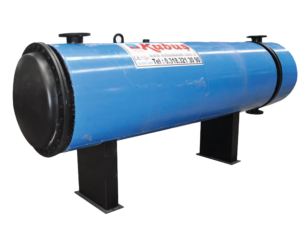

• Buhar veya kızgın sudan sıcak su elde etmek üzere, karşı akımlı, gövdesi FE37 malzemeden, bakır borusu TS – 443’e göre imal edilmiş en az 1 mm. et kalınlığında serpantinlidir.
• Serpantinin sökülebilmesi için iki ring flanşı arasına civata ve conta ile sıkıştırılmış ayna bulunur.
• Kontrol ve emniyet cihazları ve doldurma-boşaltma musluğu bağlama ağızları mevcuttur.
• Gerekli yükseklikte uygun konstrüksiyonda bir veya iki adet ayağı, uygun saplamalarla 250 dozlu betondan yapılan kaide üzerine tespiti yapılır.
• Dış kısmı 90 kg/m3 yoğunluğunda , 5 cm kalınlığında rabitz teline dikili taş yünü şilte (klor içerimi < 10ppm) ile yalıtılır.
• Yalıtım üstüne en az 0,5 mm. kalınlıkta galvanizli sac ile gömlek yapılır.
• Galvanizli olmayan kısımların 2 kat yanmaz boya ile boyanır ve işyerinde temini ve yerine montajı yapılır. (ısıtma alanı hesabında dış çapı esas alınır)
• Aynı nitelikte ve serpantin alanında 4 atmosfer ve daha düşük basınçlı buhar eşanjörü için gerekli buharlaşma alanını ve gerekli buhar domunu ihtiva etmek şartıyla % 10 fazla fiyat uygulanır.
• İstenilirse U tipi vb. şeklinde üretimi yapılmaktadır.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Isıtma Yüz. M2 | D | H | L | 0,3 | 0,5 | 1 | 2 | 3 | 4 | 5 | Ağırlık(kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
KEJ-1 | 1 | 270 | 640 | 1120 | 24 | 28,5 | 33 | 54 | 66 | 74 | 82 | 80 |
KEJ-2 | 1,5 | 270 | 640 | 1530 | 40 | 49 | 67 | 98 | 133 | 148 | 168 | 95 |
KEJ-3 | 2 | 300 | 670 | 1500 | 50 | 64 | 87 | 132 | 174 | 210 | 254 | 115 |
KEJ-4 | 2,5 | 300 | 670 | 1790 | 62 | 74 | 108 | 165 | 220 | 270 | 310 | 125 |
KEJ-5 | 3 | 300 | 670 | 2080 | 91 | 104 | 145 | 238 | 317 | 398 | 458 | 145 |
KEJ-6 | 3,5 | 345 | 720 | 1630 | 98 | 122 | 174 | 271 | 359 | 450 | 520 | 150 |
KEJ-7 | 4 | 345 | 720 | 1830 | 107 | 142 | 196 | 320 | 428 | 512 | 588 | 160 |
KEJ-8 | 4,5 | 345 | 720 | 1980 | 132 | 460 | 230 | 380 | 480 | 580 | 664 | 180 |
KEJ-9 | 5 | 345 | 720 | 2210 | 145 | 169 | 242 | 400 | 540 | 648 | 720 | 185 |
KEJ-10 | 6 | 405 | 775 | 1780 | 187 | 220 | 313 | 490 | 687 | 847 | 918 | 205 |
KEJ-11 | 7 | 405 | 775 | 2080 | 200 | 250 | 370 | 580 | 740 | 910 | 1000 | 235 |
KEJ-12 | 8 | 405 | 775 | 2280 | 232 | 282 | 432 | 660 | 870 | 1040 | 1180 | 265 |
KEJ-13 | 9 | 405 | 775 | 2480 | 266 | 324 | 486 | 770 | 1000 | 1200 | 1320 | 295 |
KEJ-14 | 10 | 450 | 820 | 2080 | 300 | 348 | 528 | 840 | 1160 | 1300 | 1450 | 315 |
KEJ-15 | 11 | 450 | 820 | 2280 | 337 | 407 | 598 | 908 | 1277 | 1477 | 1638 | 335 |
KEJ-16 | 12 | 450 | 820 | 2480 | 382 | 460 | 674 | 1095 | 1444 | 1674 | 1855 | 355 |
KEJ-17 | 13 | 450 | 820 | 2580 | 395 | 474 | 688 | 1115 | 1458 | 1687 | 1868 | 375 |
KEJ-18 | 14 | 450 | 870 | 2730 | 410 | 536 | 730 | 1200 | 1560 | 1790 | 2000 | 395 |
KEJ-19 | 15 | 500 | 870 | 2280 | 465 | 605 | 815 | 1355 | 1744 | 1974 | 2315 | 410 |
KEJ-20 | 16 | 500 | 870 | 2430 | 475 | 614 | 825 | 1364 | 1755 | 1984 | 2526 | 440 |
KEJ-21 | 18 | 500 | 870 | 2680 | 570 | 735 | 980 | 1570 | 2110 | 2410 | 2780 | 500 |
KEJ-22 | 20 | 500 | 920 | 2880 | 675 | 830 | 1169 | 1870 | 2400 | 2780 | 3140 | 560 |
KEJ-23 | 25 | 550 | 920 | 2930 | 860 | 1110 | 1610 | 2500 | 3330 | 3470 | 3880 | 640 |
KEJ-24 | 30 | 600 | 970 | 2780 | 1100 | 1477 | 1938 | 3078 | 4000 | 4600 | 5317 | 750 |
• Yüksek sıcaklıklarda kızgın yağ elde edilir.
• Katı yakıtta stoker sistemi sayesinderahat bir kullanım sağlar.
• Kızgın yağ kazanları içerisinde hareketsizsıvı hacmi kalmayacak şekilde tasarlanmıştır.
• Isıtma yüzeyi DIN4754’e uygun olarak iç içe geçmiş spiral şeklinde kıvrılmış dikişsiz çelik kazan borularından imal edilmektedir.
• Kızgın yağ kazanları özel tasarımı sayesinde müdahale etme olanağı sağlar.
• Bakımı ve temizliği çok kolaydır.
• 300 derece sıcaklığa kadar atmosfer basıncında kızgın yağ elde edilir.
• Kızgın yağ kazanlarımız paket olarak verilir ve yerinde montajı yapılıp teslim edilir.
• Termik yağ için herhangi bir şartlandırma ihtiyacı yoktur.
• Endüstri sanayisinin birçok dalında yüksek sıcaklıklara ısı transfer sistemlerine ihtiyaç duyulan yerlerde kullanılabilir.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Kcal/h | A(mm) | H(mm) | C(mm) |
---|---|---|---|---|
KYK-1 | 500.000 | 1500 | 2750 | 700 |
KYK-2 | 750.000 | 1800 | 3200 | 700 |
KYK-3 | 1.000.000 | 2000 | 3500 | 800 |
KYK-4 | 1.250.000 | 2000 | 3800 | 800 |
KYK-5 | 1.500.000 | 2300 | 4200 | 900 |
KYK-6 | 2.000.000 | 2600 | 4750 | 1000 |
KYK-7 | 2.500.000 | 2750 | 5100 | 1000 |
KYK-8 | 3.000.000 | 3000 | 5600 | 1200 |
• Yüksek sıcaklıklarda kızgın yağ elde edilir.
• Kızgın yağ kazanları içerisinde hareketsiz sıvı hacmi kalmayacak şekilde tasarlanmıştır.
• Isıtma yüzeyi DIN 4754’e uygun olarak iç içe geçmiş spiral şeklinde kıvrılmış dikişsiz çelik kazan borularından imal edilmektedir.
• Kızgın yağ kazanları özel tasarımı sayesinde müdahele etme olanağı sağlar.
• Bakımı çok kolaydır.
• 300 derece sıcaklığa kadar atmosfer basıncında kızgın yağ elde edilir.
• Sistemde gerekli kontrol ve otomasyon ekipmanları (akış, basınç ve sıcaklık kontrolü) entegre edilerek gerekli emniyet tedbirleri alınmıştır.
• Termik yağ için herhangi bir şartlandırma ihtiyacı yoktur.
• Endüstri sanayisinin birçok dalında yüksek sıcaklıklara ve bu sıcaklıklarda ısı transfer sistemlerine İhtiyaç duyulan yerlerde kullanılabilir.
• Opsiyonel olarak yerinde paket halinde tüm aksesuarları ile teslim edilebilir.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Kcal/h | B(mm) | L(mm) | H(mm) | C(mm) |
---|---|---|---|---|---|
YK-1 | 500 | 1460 | 2415 | 1690 | 300 |
YK-2 | 750 | 1500 | 2665 | 1970 | 300 |
YK-3 | 1.000.000 | 1650 | 3090 | 2080 | 350 |
YK-4 | 1.500.000 | 1940 | 3890 | 2350 | 400 |
YK-5 | 2.000.000 | 2160 | 4400 | 2470 | 450 |
YK-6 | 2.500.000 | 2210 | 5490 | 2840 | 600 |
• Buhar kazanlarımız TS 377 – TS EN 12953, CE , İSO standartlarına uygun imal edilmektedir.
• İmalatlarımızda EN 10216-1/2 , EN 10217-1/2 kazan borusu ve EN10028-2/3 özel kazan sacı kullanılmaktadır.
• Sıvı ve gaz yakıt (doğalgaz , lpg , lng) ile çalışabilmektedir.
• Montaj ve kurulumu çok kolaydır.
• Paket tip olması sayesinde az yer kaplar.
• Otomatik kontrolü ve kolay kullanımı sayesinde kısa zamanda buhar üretir ve maksimum verime ulaşır.
• İhtiyacınız kadar buhar üretir.
• Özel tasarımı sayesinde yüksek verimli ve uzun ömürlüdür.
• 0,5 – 16 bar arasında üretilebilmektedir.
• Yüksek verimli yanma sayesinde ısı kaybı yok denecek kadar azdır , baca gazı emisyon oranları düşüktür.
• Tam otomatik çalışır .sistem devrede iken herangi bir müdahale gerektirmez.
• Diğer kazanlara göre temizliği ve bakımı kolaydır.
• Verim değerleri % 89-94 tür.
• Yüksek yoğunluklu izolasyon malzemesi kullanımı sayesinde ısı kaybı minimumdur.
• Bütün aksesuarları ile paket halinde sevk edilebilir.
• Opsiyonel olarak yerinde, paket halinde tüm aksesuarları ile teslim edilebilir.
• Entegre ekonomizer ile daha yüksek verimlere çıkabilir.
• Buhar ihtiyacı gereken tüm endüstriyel tesislerde kullanılabilmektedir.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Model | Kg/h | Kcal/h | En | Uzunluk | Yükseklik | Baca | Buhar Çıkış | Besi Suyu Giriş |
---|---|---|---|---|---|---|---|---|
P-BSK-5 | 225 | 1450 | 1850 | 2100 | 250 | DN32 | DN32 | |
P-BSK-10 | 450 | 1450 | 1850 | 2100 | 250 | DN32 | DN32 | |
P-BSK-15 | 675 | 1600 | 2100 | 2400 | 300 | DN40 | DN32 | |
P-BSK-20 | 900 | 1750 | 2450 | 2550 | 400 | DN50 | DN32 | |
P-BSK-25 | 1125 | 1900 | 2650 | 2650 | 400 | DN65 | DN32 | |
P-BSK-30 | 1350 | 1950 | 2880 | 2750 | 500 | DN65 | DN32 | |
P-BSK-35 | 1575 | 2000 | 3180 | 2850 | 500 | DN65 | DN32 | |
P-BSK-40 | 1800 | 2000 | 3180 | 2850 | 500 | DN65 | DN32 | |
P-BSK-45 | 2025 | 2100 | 3400 | 3100 | 550 | DN80 | DN32 | |
P-BSK-50 | 2250 | 2100 | 3400 | 3100 | 550 | DN80 | DN32 |

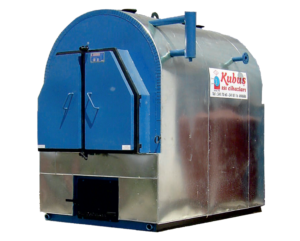

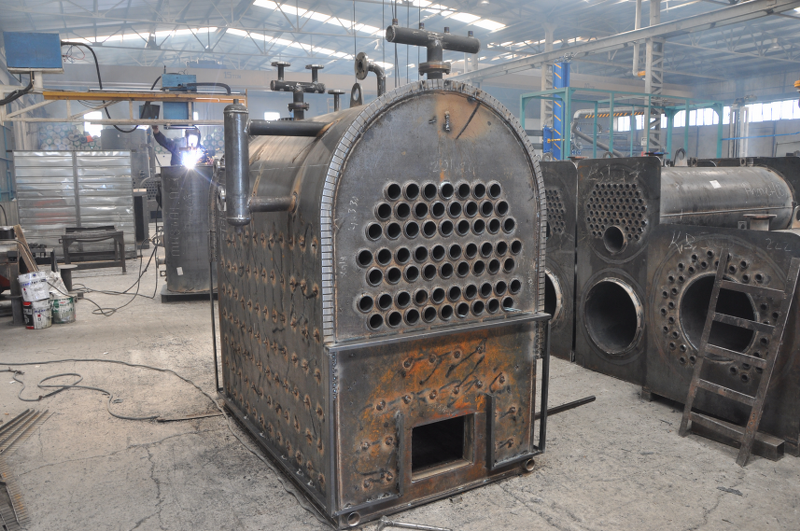

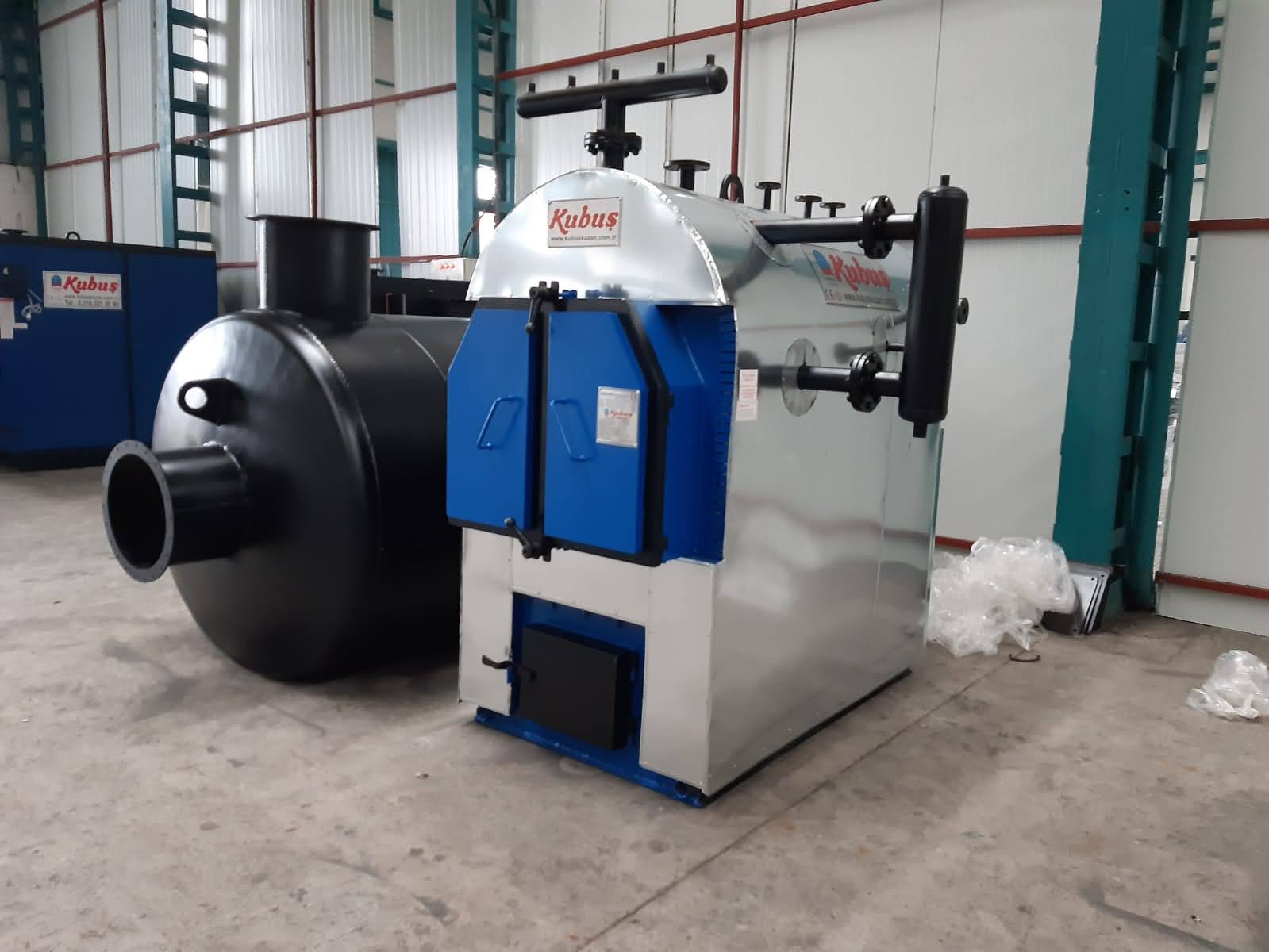

• Buhar kazanlarımız TS 377 – TS EN 12953, CE , İSO standartlarına uygun imal edilmektedir.
• İmalatlarımızda EN 10216-1/2 , EN 10217-1/2 kazan borusu ve EN 10028-2/3 özel kazan sacı kullanılmaktadır.
• Tam silindirik (skoç) dizaynı ile yüksek basınca dayanıklıdır.
• Üç geçişli ve alev duman boruludur. kazan içi dolaşımı fazla olduğundan yüksek verimli ve baca gazı sıcaklığı çok düşüktür.
• 0,5 – 16 bar arasında üretilebilmektedir.
• Yüksek verimli yanma sayesinde ısı kaybı yok denecek kadar azdır,baca gazı emisyon oranları düşüktür.
• El ve adam delikleri sayesinde temizliği ve bakımı kolaydır.
• Verim değerleri % 85 dir.
• 3 ayrı emniyet sistemi bulunmaktadır.
• Yüksek ısıtma yüzeyine ve geniş buhar hacmine sahiptir , bu sayede yüksek enerjili kuru buhar üretebilmektedir.
• Fabrika test basıncımız işletme basıncının en az 1,5-2 katıdır.
• Düşük duman yolu basınç değeri ile daha rahat yanma sağlar.
• Yüksek yoğunluklu izolasyon malzemesi kullanımı sayesinde ısı kaybı minimumdur.
• Bütün aksesuarları ile paket halinde sevk edilebilir.
• Opsiyonel olarak yerinde, paket halinde tüm aksesuarları ile teslim edilebilir.
• Buhar ihtiyacı gereken tüm endüstriyel tesislerde kullanılabilmektedir.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Isıtma Yüz. M2 | Elle(kg/h) | Stoker(kg/h) | L1(mm) | L(mm) | H(mm) | D(mm) | Baca Çıkış(C) |
---|---|---|---|---|---|---|---|---|
SBKK-5 | 5 | 90 | 135 | 1700 | - | 1700 | 1620 | 200X250 |
SBKK-10 | 10 | 180 | 270 | 1900 | - | 1900 | 1620 | 250X250 |
SBKK-15 | 15 | 270 | 405 | 2150 | 4150 | 2000 | 1770 | 300X300 |
SBKK-20 | 20 | 360 | 540 | 2350 | 4350 | 2150 | 1880 | 350X350 |
SBKK-25 | 25 | 450 | 675 | 2700 | 4700 | 2150 | 1880 | 350X350 |
SBKK-30 | 30 | 540 | 810 | 2800 | 4800 | 2300 | 2000 | 350X400 |
SBKK-35 | 35 | 630 | 945 | 2800 | 4800 | 2300 | 2020 | 450X450 |
SBKK-40 | 40 | 720 | 1080 | 3050 | 5050 | 2300 | 2020 | 450X450 |
SBKK-45 | 45 | 810 | 1215 | 3350 | 5350 | 2300 | 2020 | 450X450 |
SBKK-50 | 50 | 900 | 1350 | 3400 | 5400 | 2400 | 2120 | 450X450 |
SBKK-55 | 55 | 990 | 1485 | 3400 | 5400 | 2550 | 2280 | 500X550 |
SBKK-60 | 60 | 1080 | 1620 | 3500 | 5500 | 2550 | 2280 | 500X550 |
SBKK-65 | 65 | 1170 | 1760 | 3550 | 5550 | 2550 | 2280 | 500X550 |
SBKK-70 | 70 | 1260 | 1890 | 3800 | 5800 | 2550 | 2280 | 500X550 |
SBKK-75 | 75 | 1350 | 2025 | 4000 | 6000 | 2700 | 2430 | 500X550 |
SBKK-80 | 80 | 1440 | 2160 | 4050 | 6050 | 2700 | 2430 | 600X650 |
SBKK-90 | 90 | 1620 | 2430 | 4300 | 6300 | 2800 | 2480 | 600X650 |
SBKK100 | 100 | 1800 | 2700 | 3800 | 5800 | 2770 | 2480 | 600X700 |
SBKK125 | 125 | 2250 | 3375 | 4500 | 6500 | 2770 | 2480 | 650X700 |
SBKK150 | 150 | 2700 | 4050 | 5000 | 7000 | 2800 | 2530 | 700X750 |
SBKK175 | 175 | 3150 | 4725 | 5200 | 7200 | 2800 | 2530 | 700X750 |
SBKK200 | 200 | 3600 | 5400 | 5500 | 7500 | 3000 | 2700 | 750X750 |
SBKK250 | 250 | 4050 | 6100 | 6000 | 8000 | 3200 | 2700 | 750X750 |
• Buhar kazanlarımız TS 377 – TS EN 12953 , CE , İSO standartlarına uygun imal edilmektedir.
• İmalatlarımızda EN 10216-1/2 , EN 10217-1/2 kazan borusu ve EN 10028-2/3 özel kazan sacı kullanılmaktadır.
• Kazanımız tabii çekişli olup istenildiği zaman fan monte edilebilir.
• Makinatolu veya kaynaklı olarak üretilebilirler.
• Kazanlarımız parçalı tip döküm ızgaralıdır. Sadece eskiyen parçanın değiştirilmesi yeterlidir.
• Üç geçişli ve alev duman boruludur. kazan içi dolaşımı fazla olduğundan yüksek verimli ve baca gazı sıcaklığı çok düşüktür.
• Alçak ve yüksek basınçlı olarak üretilebilmektedir.
• Yüksek verimli yanma sayesinde ısı kaybı yok denecek kadar azdır,baca gazı emisyon oranları düşüktür.
• Verim değerleri % 85 dir.
• 3 ayrı emniyet sistemi bulunmaktadır.
• Yüksek ısıtma yüzeyine ve geniş buhar hacmine sahiptir , bu sayede yüksek enerjili , kuru buhar üretebilmektedir.
• Fabrika test basıncımız işletme basıncının en az 1,5-2 katıdır.
• Düşük duman yolu basınç değeri ile daha rahat yanma sağlar.
• Yüksek yoğunluklu izolasyon malzemesi kullanımı sayesinde ısı kaybı minumumdur.
• Bütün aksesuarları ile paket halinde sevk edilebilir.
• Opsiyonel olarak yerinde, paket halinde tüm aksesuarları ile teslim edilebilir.
• Buhar ihtiyacı gereken tüm endüstriyel tesislerde kullanılabilmektedir.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Isıtma Yüz. M2 | Kapasite(Kg/h) | Stoker(kg/h) | A(mm) | B(mm) | H(mm) | Baca Çıkış(C) |
---|---|---|---|---|---|---|---|
YSBK-1 | 5 | 55 | 110 | 800 | 1800 | 1500 | 200X200 |
YSBK-2 | 10 | 110 | 220 | 920 | 2250 | 1600 | 200X250 |
YSBK-3 | 15 | 165 | 330 | 920 | 2400 | 1900 | 250X300 |
YSBK-4 | 20 | 220 | 440 | 1100 | 2350 | 2000 | 300X300 |
YSBK-5 | 25 | 275 | 550 | 1350 | 2300 | 2200 | 300X350 |
YSBK-6 | 30 | 330 | 660 | 1350 | 2650 | 2200 | 300X350 |
YSBK-7 | 35 | 385 | 770 | 1450 | 2450 | 2300 | 400X450 |
YSBK-8 | 40 | 440 | 880 | 1450 | 2750 | 2300 | 400X450 |
YSBK-9 | 45 | 495 | 990 | 1450 | 3000 | 2300 | 400X450 |
YSBK-10 | 50 | 550 | 1100 | 1550 | 2900 | 2500 | 400X450 |
YSBK-11 | 55 | 605 | 1210 | 155 | 3100 | 2500 | 400X450 |
YSBK-12 | 60 | 660 | 1320 | 1640 | 3050 | 2650 | 500X550 |
YSBK-13 | 65 | 715 | 1430 | 1640 | 3200 | 2650 | 500X550 |
YSBK-14 | 70 | 770 | 1540 | 1640 | 3350 | 2650 | 500X550 |
YSBK-15 | 75 | 825 | 1650 | 1750 | 3200 | 2700 | 600X650 |
YSBK-16 | 80 | 880 | 1760 | 1750 | 3350 | 2700 | 600X650 |
YSBK-17 | 90 | 990 | 1980 | 1750 | 3500 | 2700 | 600X700 |
YSBK-18 | 100 | 1100 | 2200 | 2750 | 3450 | 2700 | 600X700 |
YSBK-19 | 125 | 1365 | 2700 | 1750 | 3600 | 2850 | 600X700 |
YSBK-20 | 150 | 1635 | 3250 | 1750 | 3700 | 3000 | 650X750 |
• Buhar kazanlarımız TS 377 – TS EN 12953, CE , İSO standartlarına uygun imal edilmektedir.
• İmalatlarımızda EN 10216-1/2 , EN 10217-1/2 kazan borusu ve EN 10028-2/3 özel kazan sacı kullanılmaktadır.
• Sıvı ve gaz yakıt ile çalışabilmektedir.
• Tam silindirik (skoç) dizaynı ile yüksek basınca dayanıklıdır.
• Üç geçişli ve alev duman boruludur.kazan içi dolaşımı fazla olduğundan yüksek verimli ve baca gazı sıcaklığı çok düşüktür.
• 0,5 – 16 bar arasında üretilebilmektedir.
• Yüksek verimli yanma sayesinde ısı kaybı yok denecek kadar azdır , baca gazı emisyon oranları düşüktür.
• Tam otomatik çalışabilir , sistem devrede iken herhangi bir müdahale gerektirmez.
• El ve adam delikleri sayesinde temizliği ve bakımı kolaydır.
• Verim değerleri % 89-94 dür.
• 3 ayrı emniyet sistemi bulunmaktadır.
• Yüksek ısıtma yüzeyine ve geniş buhar hacmine sahiptir , bu sayede yüksek enerjili kuru buhar üretebilmektedir.
• Fabrika test basıncımız işletme basıncının en az 1,5-2 katıdır.
• Düşük duman yolu basınç değeri ile daha rahat yanma sağlar.
• Yüksek yoğunluklu izolasyon malzemesi kullanımı sayesinde ısı kaybı minumumdur.
• Bütün aksesuarları ile paket halinde sevk edilebilir.
• Opsiyonel olarak yerinde, paket halinde tüm aksesuarları ile teslim edilebilir.
• Kızdırıcı ve ekonomizer opsiyonu ile imal edilebilir.
• Buhar ihtiyacı gereken tüm endüstriyel tesislerde kullanılabilmektedir.
Teknik çizim için lütfen ekranı aşağı kaydırınız.
Kod | Isıtma Yüz. (m2) | Kg/h | Kcal/h | D(mm) | L(mm) | H(mm) | Baca Çıkış(C) |
---|---|---|---|---|---|---|---|
K-SBK-5 | 5 | 225 | 125.000 | 1300 | 2000 | 1600 | 300X300 |
K-SBK-10 | 10 | 450 | 250.000 | 1400 | 2130 | 1700 | 350X350 |
K-SBK-15 | 15 | 675 | 675.000 | 1400 | 2600 | 1700 | 350X350 |
K-SBK-20 | 20 | 900 | 500.000 | 1600 | 2850 | 1900 | 350X400 |
K-SBK-25 | 25 | 1125 | 625.000 | 1700 | 2850 | 2000 | 350X400 |
K-SBK-30 | 30 | 1350 | 750.000 | 1700 | 3100 | 2000 | 350X400 |
K-SBK-35 | 35 | 1575 | 875.000 | 1850 | 2950 | 2150 | 450X500 |
K-SBK-40 | 40 | 1800 | 1.000.000 | 1850 | 3300 | 2150 | 450X500 |
K-SBK-45 | 45 | 2025 | 1.125.000 | 1850 | 3600 | 2150 | 450X500 |
K-SBK-50 | 50 | 2250 | 1.250.000 | 2000 | 3550 | 2300 | 500X550 |
K-SBK-55 | 55 | 2475 | 1.375.000 | 2000 | 3800 | 23000 | 500X550 |
K-SBK-60 | 60 | 2700 | 1.500.000 | 2000 | 4050 | 2300 | 500X550 |
K-SBK-65 | 65 | 2925 | 1.625.000 | 2150 | 3800 | 2450 | 500X600 |
K-SBK-70 | 70 | 3150 | 1.750.000 | 2150 | 4000 | 2450 | 500X600 |
K-SBK-75 | 75 | 3375 | 1875.000 | 2150 | 4200 | 2450 | 500X600 |
K-SBK-80 | 80 | 3600 | 2.000.000 | 2150 | 4450 | 2450 | 600X700 |
K-SBK-85 | 85 | 3825 | 2.125.000 | 2150 | 4700 | 2450 | 600X700 |
K-SBK-90 | 90 | 4050 | 2.250.000 | 2150 | 4900 | 2450 | 600X700 |
KSBK-100 | 100 | 4500 | 2.500.000 | 2350 | 4800 | 2650 | 650X700 |
KSBK-125 | 125 | 5625 | 3.125.000 | 2500 | 5200 | 2800 | 700X750 |
KSBK-150 | 150 | 6750 | 3.750.000 | 2500 | 5650 | 2800 | 700X750 |
KSBK-175 | 175 | 7875 | 4.375.000 | 2650 | 6000 | 2950 | 700X750 |
KSBK-200 | 200 | 9000 | 5.000.000 | 2650 | 6300 | 2950 | 750X750 |
KSBK-250 | 250 | 11250 | 6.250.000 | 2750 | 7100 | 3100 | 750X800 |
